Frézovacie uhlové hlavy

Frézovacie uhlové hlavy s poháňaným vretenom pre stopkové nástroje rozširujú výrobné možnosti NC a CNC obrábacích strojov. Dovoľujú obrábať aj plochy inak veľmi ťažko dostupné. Tieto hlavy významne znižujú náklady spojené s prepínaním obrobkov.

Uhlové hlavy MPA sú dostupné s klasickými stopkami ISO a HSK rôznych veľkostí; každá z nich je k dispozícii s pinovou svorkou, dorazovým kolíkom, antirotačným systémom s výstužnými kolíkmi, prechodom chladiacej kvapaliny cez nástroj pri nízkom alebo vysokom tlaku, prevodom v prevodovom stupni alebo násobením krútiaceho momentu.

Každá hlava prechádza prísnymi kontrolami kvality a veľkosti pred uvedením na trh.

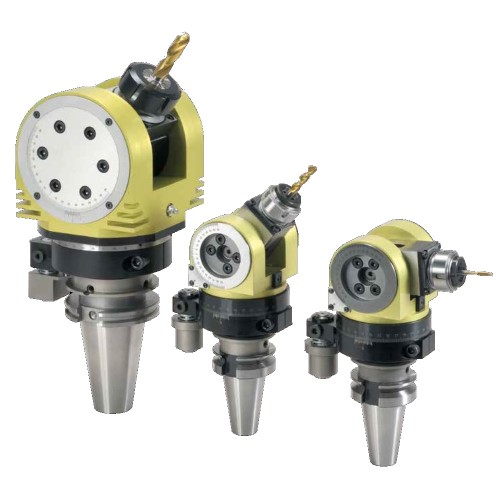

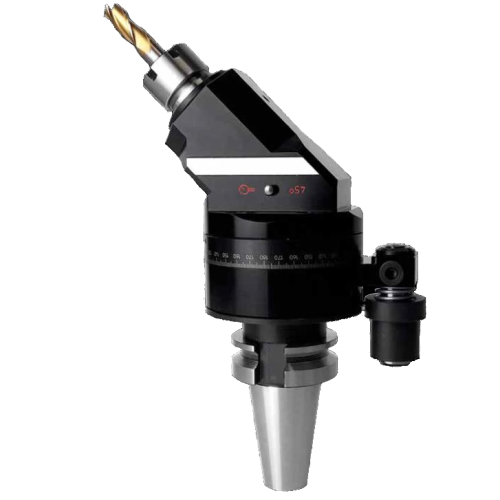

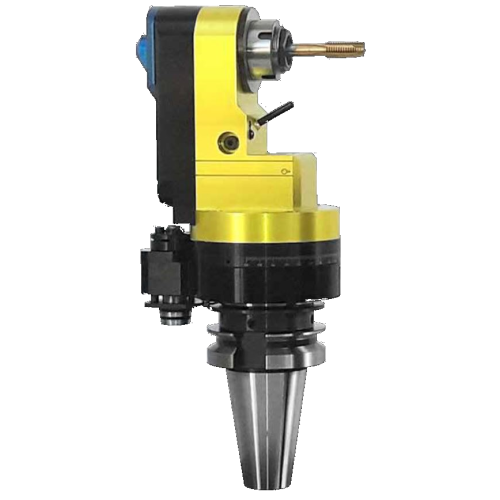

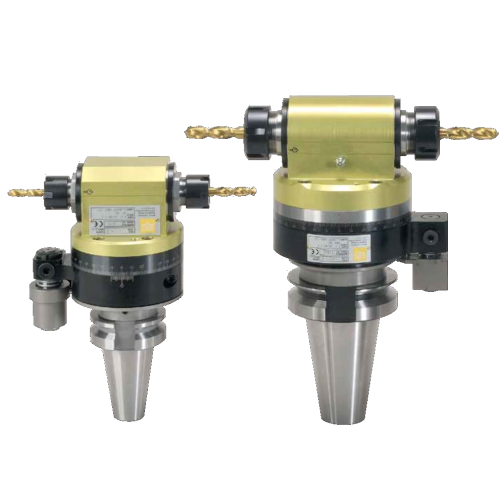

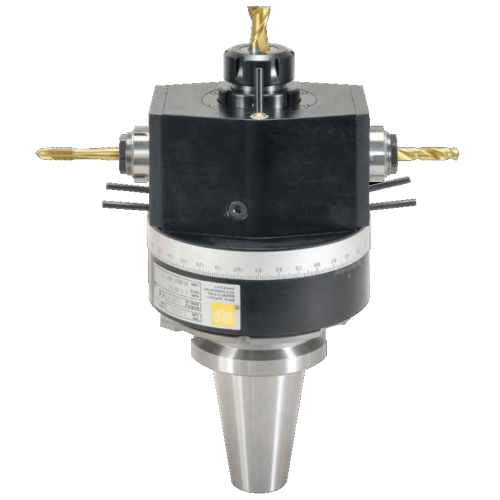

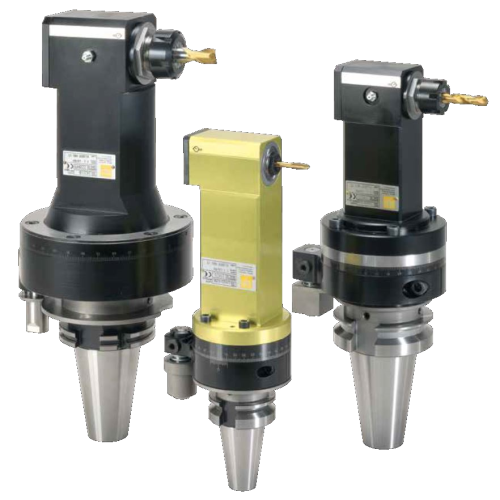

V katalógu nájdeme kompaktné hlavy, schopné preniesť krútiaci moment až 90 Nm pri zachovaní malých rozmerov, predĺžené hlavy, uhlové hlavy, obojstranné hlavy, uhlové hlavy s posunutím, hlavy pre náročné zaťaženie, nastaviteľné uhlové hlavy.

Tiež sa tu nachádzajú tzv. „štíhle“ hlavy, určené na vykonávanie malých operácií v stiesnených priestoroch. Hlavné technické vlastnosti štíhlych uhlových hláv sú nasledovné:

• integrovaný držiak s centrálnym hriadeľom v jednom pevnom kuse.
• offsetový dizajn, ktorý umožňuje viac miesta pre nástroj
• elastická skrutková pätka vložená do tela hlavy pre najkompaktnejšie veľkosti.
• sklonené stykové ložiská pre vysoké rýchlosti rezania,
• malá hmotnosť a veľkosť, vhodná na použitie v úložisku nástrojov.

Uhlové hlavy MPA

určené pre výrobný proces, optimalizáciu, skrátenie doby cyklu a prestojov.

Technické vlastnosti ich robia vhodnými pre:

• Frézovanie
• Vŕtanie
• Závitovanie

Môžu byť použité na konvenčných obrábacích strojoch a obrábacích centrách s automatickou výmenou nástrojov ATC.

Technické vlastnosti:

• puzdro vyrobené z hliníka alebo ocele tepelne spracované, vonkajšia povrchová úprava elox
• brúsená a vyvážená integrálna stopka s centrálnym hriadeľom z jedného masívneho kusu, vyrobená z kalenej ocele - dostupné všetky typy stopky,
• príruba a kolík dorazovej tyče sa dajú manuálne otáčať o 360°,
• voliteľný vylepšený antirotačný systém s 2 alebo 3 upínacími kolíkmi,
• chladiaca kvapalina cez dorazový kolík, tlak 15 bar alebo stredový tlak stopky 70 bar
• výstupné vreteno držiaka nástroja vyrobené z kalenej a brúsenej legovanej ocele
• kužeľové kolesá so šikmým ozubením, vyrobené z kalenej ocele, brúsené na evolventu.
• mazané vysokorýchlostným mazivom s dlhou životnosťou.
